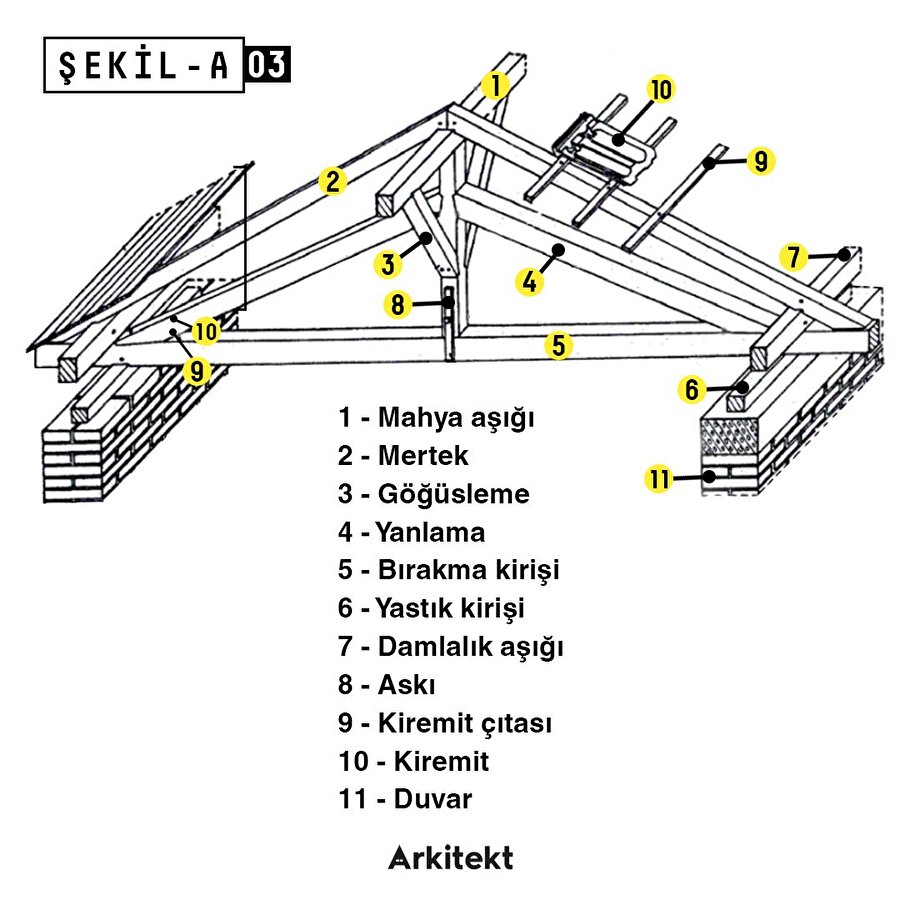

Şekil A: Asma Çatı

Çizimler üzerinden yapı terminolojilerini anlattığımız serimizde bu hafta asma çatı iskeleti ve elemanlarının isimlerini inceliyoruz.

1 - Mahya aşığı: Merteklerin yükünü taşıyan, aldıkları yükü bulundukları yere göre dikmelere, duvar, kiriş veya mesnetlere ileten elemanlardır.

2 - Mertek: Çatı ve kaplamasından aldıkları yükleri aşıklara aktaran elemanlardır.

3 - Göğüsleme: Dikmelerle aşıkların birleştiği yerlerde, aradaki mesafeyi azaltmak ve rüzgar yüklerini karşılamak amacıyla 45̊ açı ile tutturulan elemanlardır.

4 - Yanlama: Asma çatılarda aşıklardan dikmelere gelen yükleri duvarlara ileten elemanlardır.

5 - Bırakma kirişi: Betonarme döşeme üzerine oturmayıp duvar, kiriş vb. mesnetler üzerine oturan çatılarda aşıklardan, yanlamalardan ve dikmelerden aldıkları yükleri mesnetlere ileten çatı elemanıdır.

6 - Yastık kirişi: Döşeme bulunmayan çatılarda bırakma kirişinden aldığı yükleri taşıyıcı mesnetlere (duvar, kiriş) aktaran çatı elemanıdır.

7 - Damlalık aşığı: Merteklerin yükünü taşıyan, aldıkları yükü bulundukları yere göre dikmelere, duvar, kiriş veya mesnetlere ileten elemanlardır. Çatı makaslarının durumuna göre saçak üzerine oturana “damlalık aşığı'' denir.

8 - Askı: Aşıklardan aldıkları yükleri duvar, kiriş, yanlama veya döşemeye ileten elemanlardır. "baba" da denilir.

9 - Kiremit çıtası

10 - Kiremit

11 - Duvar
